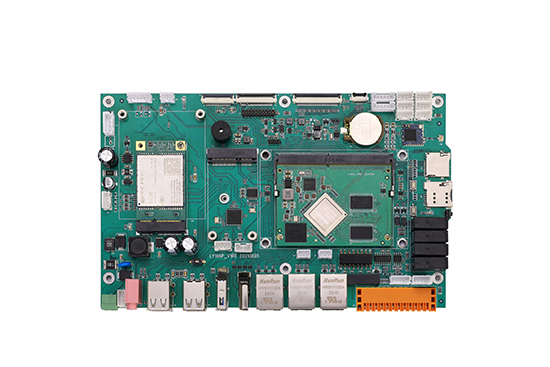

型號：

LYM-RK3568系列

產品特性

·處理器：

瑞星微RK3568， 22納米技術，四核處理器Cortex-a55 2.0Hz,NPU算力達0.8T

·內存：

2G/4G DDR4

·Flash：

eMMC:8G/16G/32G/64G Byte

 ·串行接口：

2路UART口，支持1路全功能RS232電平接口，支持2路RS485電平接口

·USB接口：

6 x USB2.0 HOST；1 x USB3.0

·HDMI輸出接口：

1路HDMI輸出接口

·CAN接口：

2 xCAN接口

·以太網接口：

1路1000M以太網RJ45，2路100M以太網RJ45

·MIC接口：

1路MIC接口

·耳機接口：

1路3.5mm耳機接口

·TF卡接口：

1路TF卡接口

·SIM插槽接口：

1路SIM插槽接口

·MINI接口：

1 x MINI PCIe 4G/5G插口，1 x MINI PCIe接口

      ·其他：

1 * M.2 SATA硬盤接口; 1 x SIM插槽; 板載WIFI模塊; RTC功能

環境條件

·供電：

13V 至 30V

·工作溫度：

-10℃ 至 +65℃

·抗震動：

10 to 25Hz

·抗干擾性：

工頻磁場干擾度5級，磁場強度100A/m

產品規格

·PCB尺寸：

210mm*130mm

·安裝孔數量：

6個

認證

·產品認證：

CE,FCC,Rohs

·防護等級：

IP65（前面板）

·電磁兼容：

工業三級

LYI_RK3568_CORE

產品特性

1、 工業級四核處理器

Rockchip RK3568是瑞芯微推出的一款低功耗、高性能的應用處理器芯片， 該芯片采用四核Cortex-A55組合架構，主要應用于計算機、個人互聯網移動設備、VR、廣告機等智能終端設備。

2、 豐富的擴展接口

I2C、 UART、 SPI、 SDIO3.0、 USB3.0、TYPE-C、eDP1.3、PWM、 RGMII、 I2S

3、 沉金接口，穩固可靠、布局緊湊美觀

采用 SODDR4 260P 接口，數據傳輸和擴展性能得到最好發揮，沉金工藝引腳，耐腐蝕，2 螺柱固定，牢固可靠。設計尺寸僅有69.6mm × 51.5 mm，節約更多寶貴的空間。工作溫度 0℃-80℃(寬溫級-20~85℃)，長時間運行性能穩定。

4、強大的硬件編解碼能力

4K*2K@60fps 的H.264/H.265/VP9

也支持1080P@30fps的H.264/MVC/VP8 以及高質量的JPEG編解碼和圖像的前后處理器

5、 支持多種顯示接口

支持支持 RGB/LVDS/MIPI-DSI /EDP接口，支持雙 VOP（雙屏顯示）

6、支持多操作系統：Android8.1、 Linux+QT 系統

規格參數

主控芯片

Rockchip RK3568

處理器

四核Cortex-A55 2.0GHz

圖形處理器

Mali-T860 MP4 四核GPU

視頻處理器

4K*2K@60fps 的H.264/H.265/VP9，也支持1080P@30fps的H.264/MVC/VP8 以及高質量的JPEG編解碼和圖像的前后處理器

內存

內存 2GB 雙通道 DDR4(4GB可選)

存儲器

eMMC 5.1（8GB/16GB/32GB/64GB/128GB 可選）、
支持 NAND Flash、支持 TF 卡擴展

硬件特性

以太網

2路 100/1000 M bps 以太網接口

顯示

支持RGB/LVDS/EDP/MIPI-CSI /MIPI-DSI接口，
支持雙VOP（雙屏顯示）,分辨率最高 1920x1080

音頻

支持 1 x 8ch I²S /TDM、 1×8ch PDM、2×2ch I²S/PCM

1 x Speaker 喇叭（8Ω，1.3W）
1 x 耳機輸出
1 x Mic 音頻輸入1 x Speaker 喇叭（8Ω，1.3W）;1 x 耳機輸出;1 x Mic 音頻輸入

USB

2路USB3.0，2路  USB2.0

紅外

支持紅外遙控功能

擴展接口

2×I2C，7×UART，6×SPI，8×PWM、支持 SDIO3.0

電源

DC 輸入電壓 121V

WIFI

提供 SDIO 3.0 信號，支持 2.4GHz / 5GHz 雙頻 WiFi，802.11a/b/g/n/ac 協議

系統軟件

系統支持

 Android11.0 、 Linux+QT

外觀規格

核心板尺寸

69.6mm × 51.5mm

接口類型

金手指（SODDR4 260P 接口， 0.6mm 間距）

PCB規格

8層板
